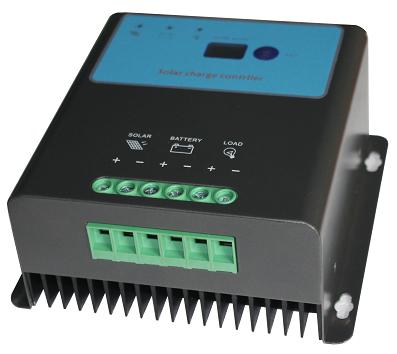

DC24V太陽能控制器PWM型

一:產品特征

  1. 使用了單片機和專用軟件,采用了基于專家控制系統的專用軟件,實現了智能優化SOC控制。
  2. 溫度補償采用了外置溫度傳感器,較內置溫度傳感器控制精度更高。
  3. 具有過充、過放、電子短路、過載保護、獨特的防反接保護等全自動控制;以上保護均不損壞任何部件,不燒保險。
  4. 采用了串聯式PWM充電主電路,使充電回路的電壓損失較使用二極管的充電電路降低近一半,充電效率較非PWM高3%-6%,增加了用電時間;過放恢復的提升充電,正常的直充,浮充自動控制方式使系統有更長的使用壽命;同時具有高精度溫度補償。
  5. 直觀的LED發光管指示當前電瓶狀態,讓用戶了解使用狀況。
  6. 所有控制全部采用工業級芯片,能在寒冷、高溫、潮濕環境運行自如。同時使用了晶振定時控制,定時控制精確。
  7. 使用了數字LED顯示及設置,一鍵式操作即可完成所有設置,使用極其方便直觀。
  8. 具有多級單時段負載時間設定,及多級可獨立設置的雙時段負載時間設定。
  9. 雙時段設置采用了模糊控制自動識別并按實際修正黑夜關閉負載的時間段(精確到分種),保證了負載只在天黑后于天亮前的設定時間段開啟。


二:產品參數


型號 XLY-02410 XLY-02420 XLY-02430 XLY-02440 XLY-02450 XLY-02460
額定充電電流 10A 20A 30A 40A 50A 60
額定負載電流 10A 20A 30A 40A 50A 60
系統電壓 24V
太陽能輸入 <50VDC
240Wp/24V 480Wp/24V 720Wp/24V 960Wp/24V 1200Wp/24V 1440Wp/24V
過載、短路保護 1.25倍額定電流60秒.1.5倍額定電流5秒時過載保護動作.
≥3倍額定電流短路保護動作
空載損耗 ≤15 mA
充電回路壓降 不大于0.26V
放電回路壓降 不大于0.15V
超壓保護 34V
工作溫度 工業級:-35℃至+55℃;
提升充電電壓 29.2V (維持時間:30min)(僅當出現過放電時調用)
直充充電電壓 28.8V (維持時間:30min)
浮充 27.2V(維持時間:直至降到充電返回電壓動作)
充電返回電壓 26.4v
溫度補償 -5mv/℃/2V(提升、直充、浮充、充電返回電壓補償);
欠壓電壓 24.0V
過放電壓 22.2V-放電率補償修正的初始過放電壓(空載電壓)
過放返回電壓 25.2V
控制方式 充電為PWM脈寬調制

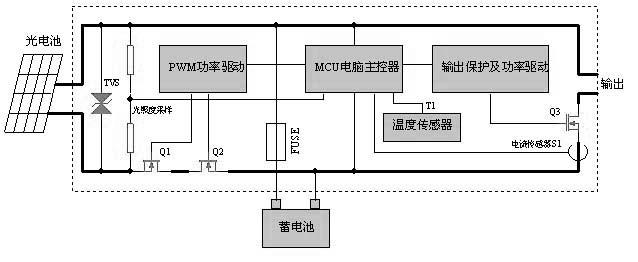

三:產品原理說明
